01.

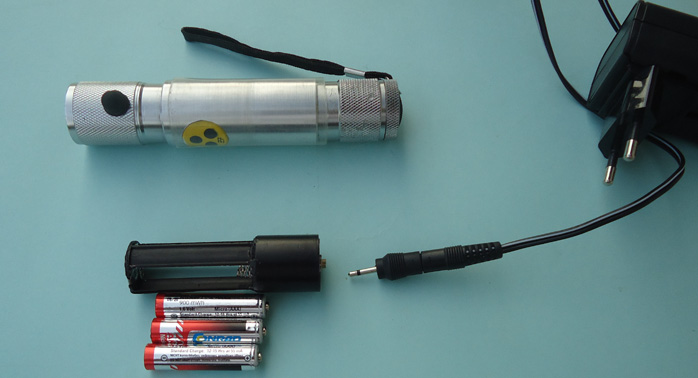

Foto 1 zeigt: 3 x AAA Akkus, 1,6 Volt.

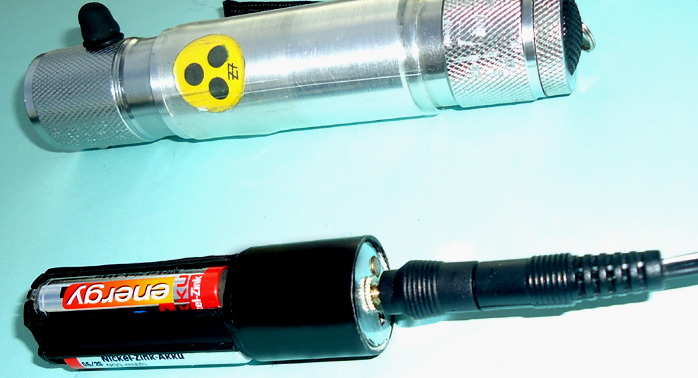

Batteriehalterung mit Ladekontrollfunktion und Ladegerät.
Gut zu sehen ist der Ladestecker 2,5mm Mono Klinkenstecker.
Links oben im Bild ist der IR-Stock abgebildet.
02.

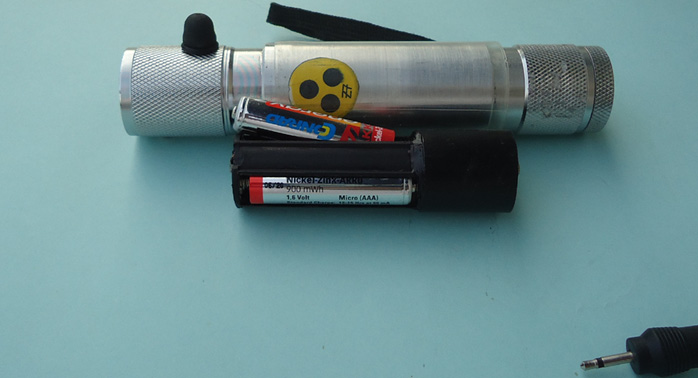

Foto 2 zeigt: wie die 3 Akkus in die Batteriehalterung gehören.
Die Batteriehalterung mit Akkus:
Gewicht: 51g. Durchmesser: 22mm, Länge: 75mm.
03.

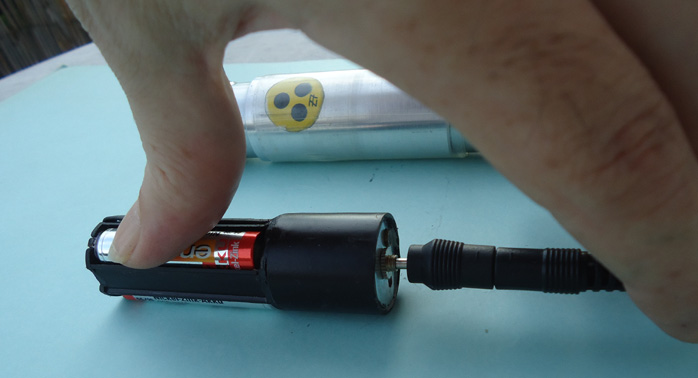

Foto 3 zeigt: das Einstecken des Ladesteckers in die Ladebuchse.
04.
Foto 4 zeigt: den eingesteckten Zustand währendem Ladevorgang.
05.

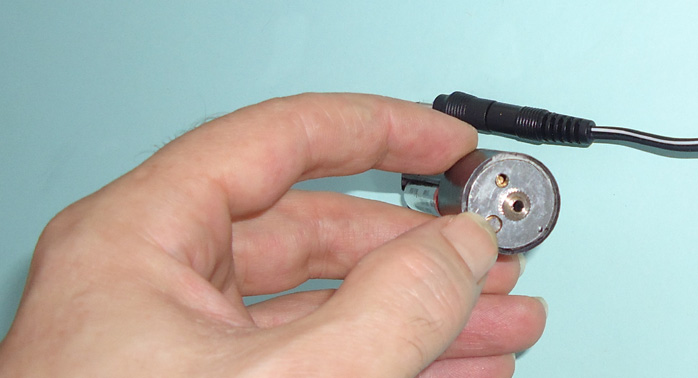

Foto 5 zeigt: die runde Batteriehalterung mit Ladebuchse,
von der Aufladungsseite aus betrachtet.
Dort am hinteren Ende, befindet sich ein Taster,
mit dem man den Ladezustand Kontrollieren kann.
Wenn der Akku oder die Batterie ganzvoll ist,
ertönt nach dem drücken ein Piepton.
Die Akkus müssen erst nach 24 Stunden (unter
Belastung) wieder aufgeladen werden.
Beispiel: Sie vergessen, den IR-Stock auszuschalten.
Und lassen in eingeschaltet, in ihrer Tasche, so
vibriert er über 24 Stunden in Ihrer Tasche.
Am hinteren Ende ist noch eine Einstellmöglichkeit,
wo man mit einem kleinen Schraubendreher, einstellen kann,
ab wann, der Piepton aktiviert wird.
Beispiel: wenn der IR-Stock über ¼ geladen ist.
Dass bedeutet noch mindestens 6 Stunden, können Sie ihn benutzen, solange er piept.
Den Piepton hören Sie nur solange Sie den Taster
drücken.
Die Einstellungen sind abhängig vom Akku oder den Batterien.
Standardmäßig sollte der IR-Stock ausgeliefert werden:
sobald der Vollzustand erreicht ist, piept er nach dem Drücken.
Um eine Einstellung, selbst vorzunehmen,
sollten Sie ein Voltmessgerät bedienen können.
Das ist nur bei technisch versierten, Einsteller empfohlen.
Sobald entsprechende Erfahrungswerte gesammelt
wurden,
werden die Ergebnisse, auf der Homepage veröffentlicht.
06.

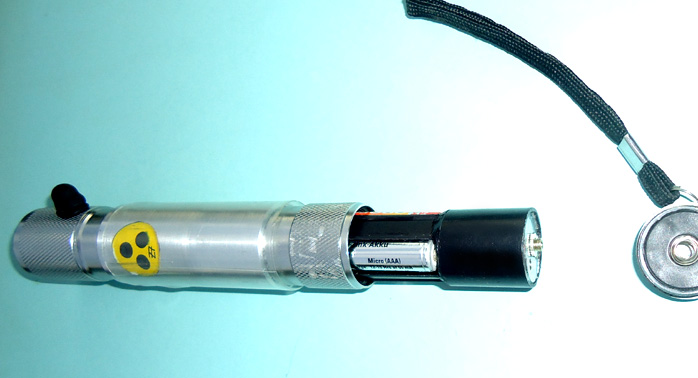

Foto 6 zeigt: die Batteriehalterung,
wie sie in den IR-Stock eingeführt wird.
Dabei ist zuerst der hindere abschraubbare Verschluss
zu entfernen. So wie bei einer Taschenlampe.
07.

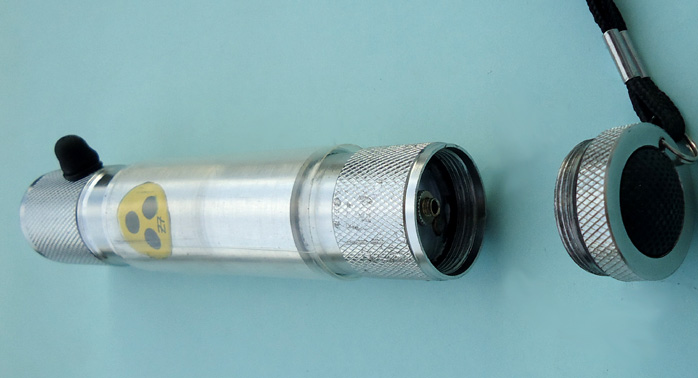

Foto 7 zeigt: die Batteriehalterung, im eingeführten Zustand.
Hier muss nur noch der Verschlussdeckel draufgeschraubt werden.
Am Verschlussdeckel befindet sich der ein/aus Schalter
und eine Handschlaufe.
08.

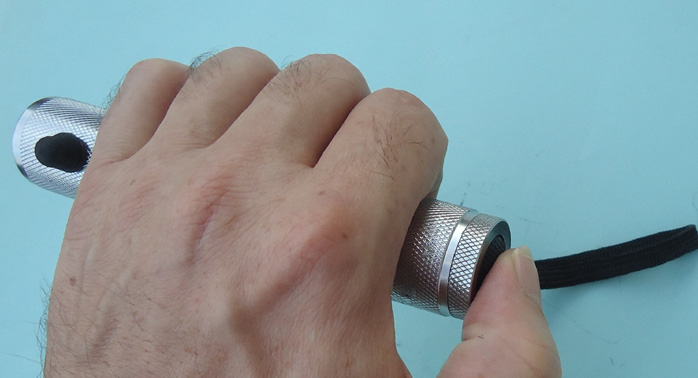

Foto 8 zeigt: den ein/aus Schalter, wie er mit dem Daumen,
am hinterem Ende, gedrückt werden kann.
09.

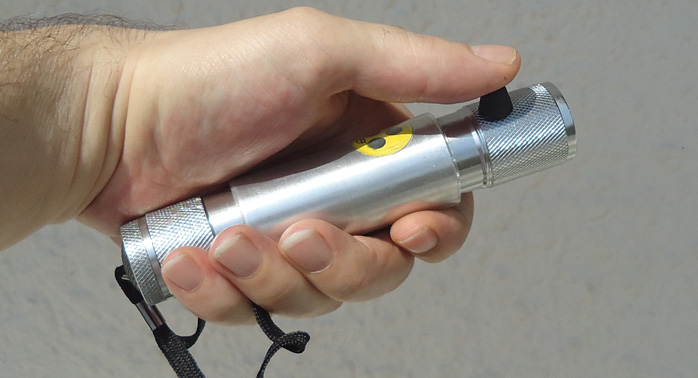

Foto 9 zeigt: den IR-Stock, wie er in der Hand gehalten werden kann.
Mit dem Daumen kann die Entfernung über einen
zweistufigen Druckschalter eingestellt werden, ab wann der IR-Stock anfängt zu
Vibrierern.
Standard Einstellung ist 1 Meter und 1,3 Meter.
Sie können die Standard Einstellung, über ein drehbaren
Potenziometerauch verändern von 10cm bis 5m.
Das ist nur bei technisch versierten Einsteller empfohlen.
Der drehbaren Potenziometer befindet sich neben der (Plus) Kontaktfeder, im
Gehäuseinneren.
10.

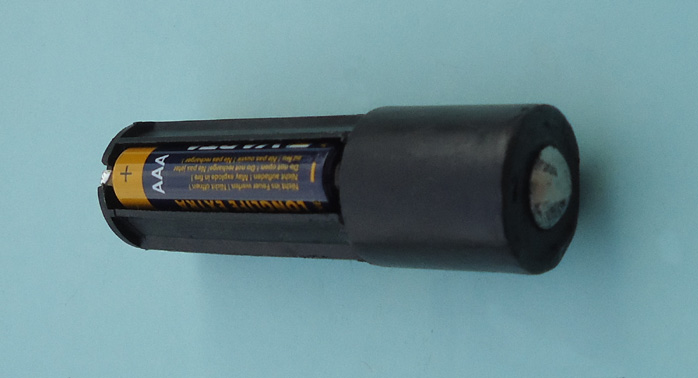

Foto 10 zeigt: die Reserve Batteriehalterung
ohne akustische Ladekontrolle.
Mit 3 handelsüblichen AAA, 1,5 Volt Batterien.
Schräg von hinten betrachtet.
11.

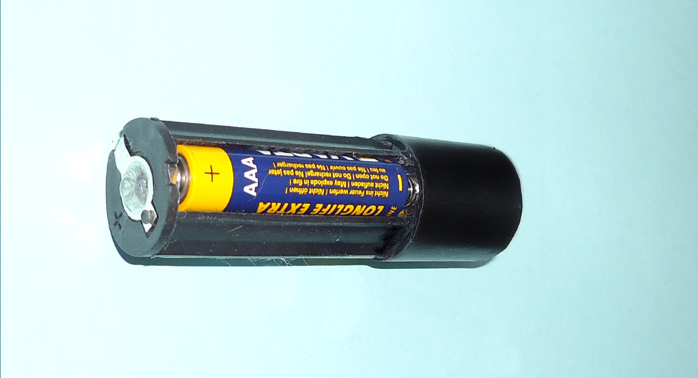

Foto 11 zeigt: die Reserve Batteriehalterung
ohne akustische Ladekontrolle.
Mit 3 handelsüblichen AAA, 1,5 Volt Batterien.
Schräg von vorne betrachtet.
Empfohlen als Notfallpack zur Reserve.
Die Batterien sind weltweit günstig zu erwerben.
Die Batteriehalterung mit Batterien:
Gewicht: 48g. Durchmesser: 22mm, Länge: 75mm.
12.

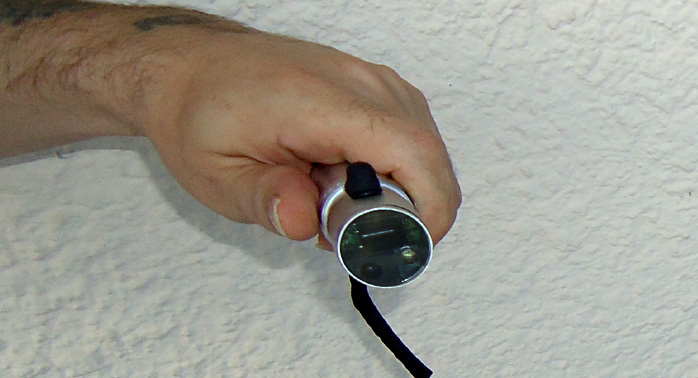

Foto 12 zeigt: den IR-Stock von der Vorderseite betrachtet.
Zu erkennen sind, die Sensoren unterhalb dem Abdeckglas.
13.

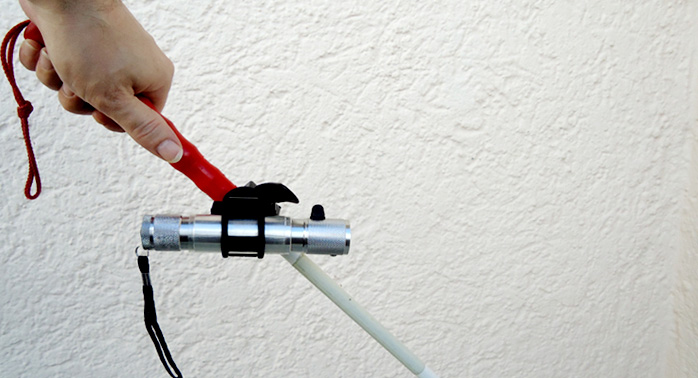

Foto 13 zeigt: den IR-Stock,
an einem ausklappbaren Blindenstock befestigt.
Der IR-Blindenstock kann,
über eine Universalhalterung für Taschenlampen.
An dem normalen Blindenstock, Langstock befestigt werden.
Mit einer handelsüblichen,
abnehmbaren Taschenlampen Befestigung z.B. für Fahrräder.
So wird Ihnen durch Vibration spürbar mitgeteilt,
wenn sich ein Hindernis auf Hüfthöhe voraus befindet.
Je nach dem, auf welcher Höhe Sie ihn befestigen.
Hier auf dem Foto ist die Halterung aus Plastik
und der IR-Stock kann mit einem Gummiband schnell befestigt werden.
Wie auch die Halterung selbst wird mit einem Gummiband befestigt.
Die Halterung können Sie um die eigene Achse drehen.
So haben Sie die Möglichkeit den entsprechenden Winkel
selbst zu bestimmen.
Danach können Sie die Winkeleinstellung
mit einem Schraubendreher fest einstellen.
Bei Bedarf ist es möglich, die Halterung an einen
Rollator,
oder Rollstuhl zu befestigen.
Die Halterung oder den IR-Stock wieder zu entfernen,
ist durch den Schnellverschluss der Gummibänder kein Problem. |
